MANGA EIXO FORJADA VW AR FUSCA EMPI PIVÔ PARA FREIO A TAMBOR #22-3975

Descrição

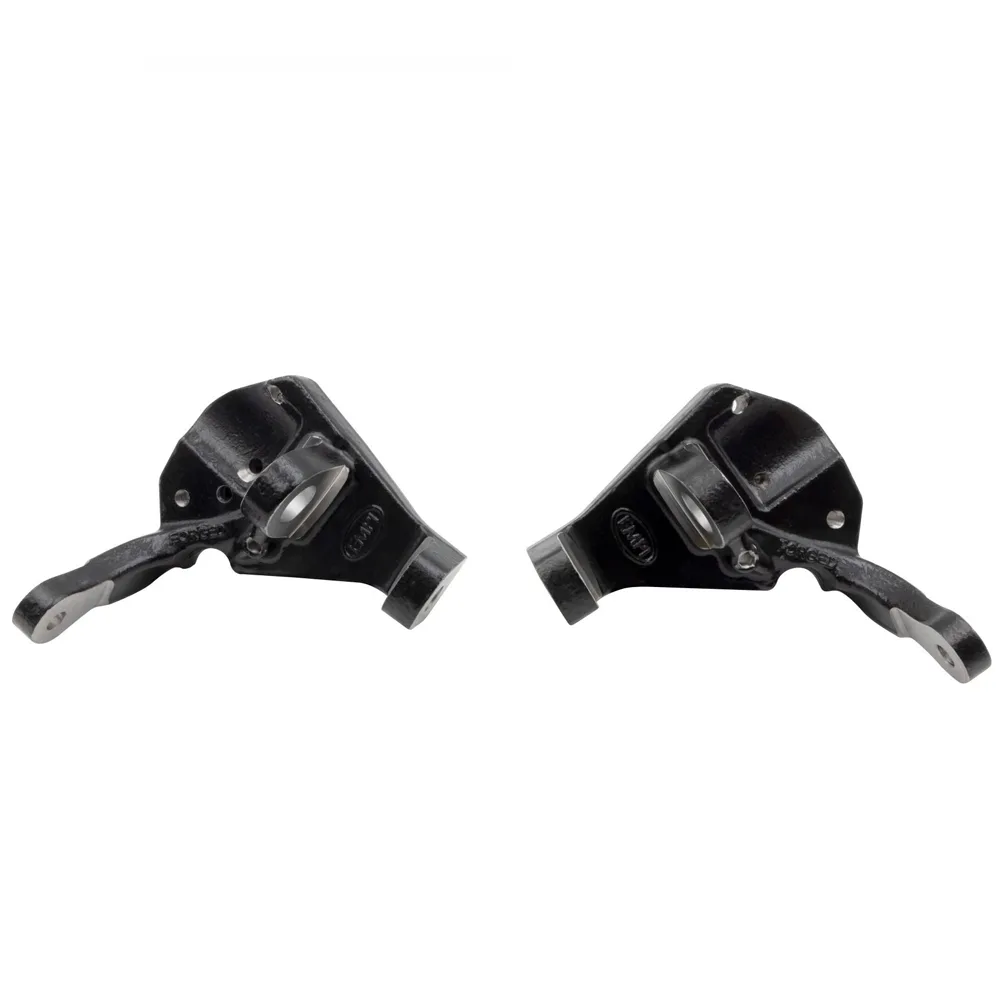

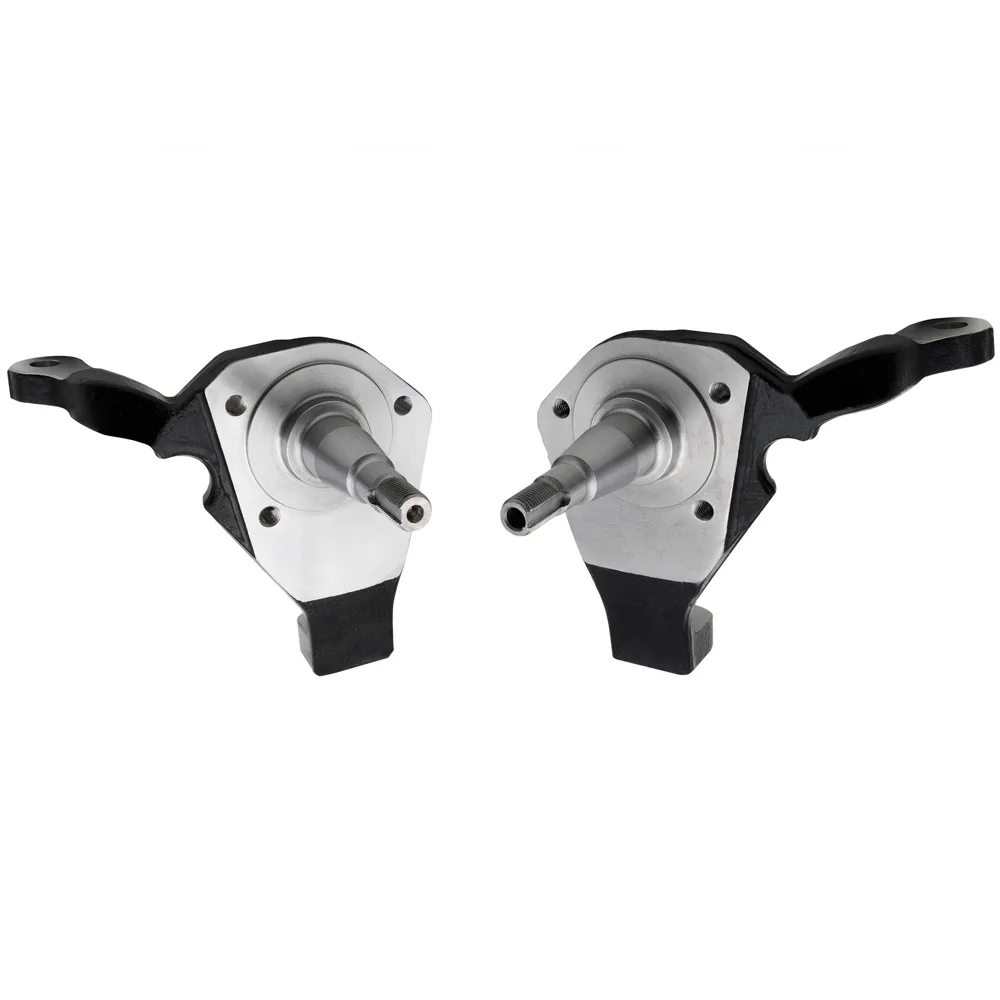

MANGA DE EIXO DESLOCADA FORJADA EMPI (ZERO OFFSET / 2.5" DROP / FREIO A TAMBOR)

As mangas de eixo deslocadas (Drop Spindles) EMPI são desenvolvidas para realizar o rebaixamento estático do veículo de forma segura e sem comprometer a geometria de fábrica do sistema de suspensão e direção. Ao contrário das mangas fundidas tradicionais, o modelo 22-3975-0 é inteiramente construído em aço forjado de alta resistência, garantindo durabilidade superior e maior segurança estrutural contra impactos e fadiga.

Este modelo possui arquitetura "Zero Offset", o que significa que o eixo de montagem da roda não é deslocado para fora, preservando a bitola dianteira original (track width) e evitando problemas de interferência das rodas com os para-lamas. O rebaixamento fixo de 2,5 polegadas (aproximadamente 6,5 cm) ocorre unicamente pelo reposicionamento do pino do eixo, permitindo que os amortecedores originais mantenham seu curso de trabalho integral, sem encurtamento do fim de curso.

Especificações Técnicas

Fabricante: EMPI

Part Number (PN): 22-3975-0

Material: Aço Forjado

Rebaixamento (Drop): 2,5" polegadas (aprox. 63,5 a 65 mm)

Offset: Zero (Mantém a bitola original intacta)

Compatibilidade de Suspensão: Sistema a Pivô (Ball Joint)

Compatibilidade de Freio: Exclusivo para Freio a Tambor

Atenção: Não é compatível com modelos equipados com suspensão de embuchamento (link pin), não atende modelos com freio a disco na dianteira e não é compatível com o sistema McPherson (Super Beetle).

Recomendações de Uso e Setup

A aplicação destas mangas de eixo forjadas exige a verificação dos terminais de direção. Para modelos importados pré-1968, pode ser necessária a atualização dos terminais de direção e dos rolamentos internos e externos para o padrão pós-1968.

Apesar do sistema "Zero Offset" manter a bitola, o rebaixamento considerável exige atenção ao conjunto roda e pneu dianteiro. Pneus de perfil muito alto ou diâmetro original podem raspar nos para-lamas internos durante curvas fechadas ou compressão severa da suspensão, sendo altamente recomendável a adequação da medida dos pneus dianteiros. Após a montagem do conjunto e dos tambores de freio, é imprescindível realizar o alinhamento técnico para garantir o correto ajuste de convergência (toe-in) e cambagem, otimizando o comportamento dinâmico e o desgaste dos pneus.

Codigo Ancona.: 04297

Descrição

A manga de eixo EMPI Fusca forjada rebaixa o VW pós-1968 em 2,5″ mantendo a bitola original (Zero Offset), sem cortar molas nem alterar a geometria de suspensão. Fabricada em aço forjado pela EMPI (código Ancona 04297), é vendida em par e atende exclusivamente Fuscas com suspensão a pivô (ball joint) e freio a tambor de fábrica.

Revisado pela equipe técnica Ancona — atualizado em agosto/2026.

É indicada para donos de Fusca pós-1968 com suspensão a pivô que querem baixar o carro sem cortar molas, sem alterar a geometria e sem perder curso dos amortecedores dianteiros. A EMPI é fabricante norte-americana tradicional em performance para VW refrigerado a ar; a peça atende uso diário rebaixado e track day leve. O par vem com lado direito e esquerdo, pronto para montagem sem usinagem adicional para os padrões de fábrica pós-1968. Não é compatível com Fusca pré-1968 (link pin), com conversões para freio a disco dianteiro nem com Super Beetle (suspensão McPherson). A instalação exige alinhamento técnico obrigatório de convergência e cambagem após a montagem, para preservar pneus e estabilidade em alta velocidade.

O que é a manga de eixo EMPI Fusca?

É a peça estrutural que sustenta o cubo de roda, o rolamento e o sistema de freio dianteiro. Na versão forjada da EMPI, o pino do eixo é reposicionado 2,5″ acima do original, produzindo o rebaixamento sem alterar bitola, sem cortar molas e sem sacrificar o curso dos amortecedores.

A escolha do aço forjado em componentes submetidos a impacto e fadiga é reconhecida na literatura metalúrgica: o forjamento conforma o material sob pressão e orienta o fluxo de grãos no sentido da carga, enquanto peças fundidas resfriam com estrutura mais homogênea e menor tenacidade em choques repetidos — um ganho relevante em veículos rebaixados, que trabalham com angulações mais severas de direção e suspensão.

Especificações técnicas

• Fabricante: EMPI
• Material: aço forjado
• Rebaixamento (drop): 2,5″ (63,5 mm pela conversão métrica exata; pequena variação conforme lote de fabricação EMPI)
• Offset: Zero (mantém a bitola original)
• Suspensão: exclusivo para sistema a pivô (ball joint)
• Freio: exclusivo para freio a tambor
• Quantidade: par (lado direito + lado esquerdo)
• Código Ancona (SKU): 04297

Compatibilidade e limitações

A manga de eixo EMPI Fusca desta referência atende Fusca pós-1968, ano em que a Volkswagen adotou a suspensão a pivô e o padrão de terminais/rolamentos usado até o fim da produção. Não é compatível com modelos de embuchamento (link pin), com freio a disco dianteiro nem com Super Beetle (McPherson).

Forjado vs. fundido: por que escolher a EMPI?

Em drop spindles, o material do corpo da manga determina a margem de segurança em impactos, buracos e frenagens fortes. Pelo princípio do fluxo de grãos, o forjamento alinha a microestrutura no sentido do esforço; o fundido resfria com estrutura mais homogênea e menor resistência à fadiga localizada. Em drop spindles — que trabalham com ângulos mais severos que a peça original — essa diferença metalúrgica é sensível na durabilidade em uso real.

Observação da bancada Ancona

Na conferência do lote recebido, o par apresenta furação padronizada compatível com terminais e rolamentos pós-1968 e acabamento uniforme nos dois lados, sem rebarbas em regiões críticas de esforço. O rebaixamento nominal de 2,5″ bate com a referência EMPI, e a peça sai da caixa pronta para montagem — dispensa usinagem adicional na oficina para os padrões que atendemos.

Recomendações de instalação e setup

Antes de instalar a manga de eixo EMPI Fusca, verifique o padrão dos terminais de direção e dos rolamentos internos e externos. Em Fuscas importados ou reformados com peças fora do padrão pós-1968, pode ser necessário atualizar terminais e rolamentos para o padrão correto — a peça foi projetada para esse layout.

Embora o Zero Offset mantenha a bitola original, o rebaixamento de 2,5″ reduz o vão livre acima do pneu. Pneus de perfil muito alto ou diâmetro original podem raspar nos para-lamas em curvas fechadas ou compressão severa, sendo recomendável ajustar a medida do conjunto roda/pneu dianteiro. Após a montagem e a instalação dos tambores, o alinhamento técnico (convergência e cambagem) é obrigatório para preservar pneus e estabilidade em alta.

Checklist antes de instalar

• Confirmar que o Fusca é pós-1968 com suspensão a pivô;
• Verificar estado dos terminais de direção e substituir se fora do padrão;
• Conferir rolamentos internos e externos (padrão pós-1968);
• Revisar tambores, lonas e cilindros de roda antes do fechamento;
• Reservar alinhamento técnico logo após a montagem.

Garantia, envio e atendimento

A peça é comercializada com garantia do fabricante EMPI contra defeitos de fabricação — condições e prazo específicos podem ser consultados com o atendimento Ancona antes da compra. O envio segue o prazo e a modalidade escolhidos no checkout, e a política de troca e devolução da Ancona segue o Código de Defesa do Consumidor (7 dias para arrependimento em compras online). Dúvidas de compatibilidade e prazo devem ser confirmadas com nosso atendimento antes de finalizar o pedido — código de referência: Ancona 04297.

Perguntas frequentes

A manga de eixo EMPI Fusca serve em Fusca pré-1968?

Não. A peça é para suspensão a pivô (ball joint), adotada pela VW a partir de 1968. Fuscas pré-1968 usam sistema de embuchamento (link pin), incompatível com esta manga.

Posso usar com freio a disco na dianteira?

Não. Esta referência é exclusiva para freio a tambor. Conversões para disco exigem o modelo específico de spindle para disco, com furação e diâmetro de cubo compatíveis.

Precisa alinhar depois de instalar?

Sim. O rebaixamento altera os ângulos de trabalho da suspensão. É obrigatório realizar alinhamento de convergência e cambagem logo após a montagem para evitar desgaste irregular dos pneus e instabilidade em alta.

Preciso trocar terminais e rolamentos?

Depende do estado da suspensão. Se o Fusca já está no padrão pós-1968 e as peças estão em bom estado, não é obrigatório. Em veículos importados, reformados ou com peças fora de padrão, a atualização costuma ser necessária.

Qual pneu é indicado para o Fusca com esta manga?

Medidas como 165/70 R15 e 185/60 R15 costumam funcionar bem com o rebaixamento de 2,5″ sem raspar nos para-lamas em curvas fechadas — mas o resultado depende do conjunto roda, do offset e do estado dos para-lamas de cada carro. Confirme a montagem em cada caso e priorize perfis mais baixos e diâmetros externos menores que o original.
